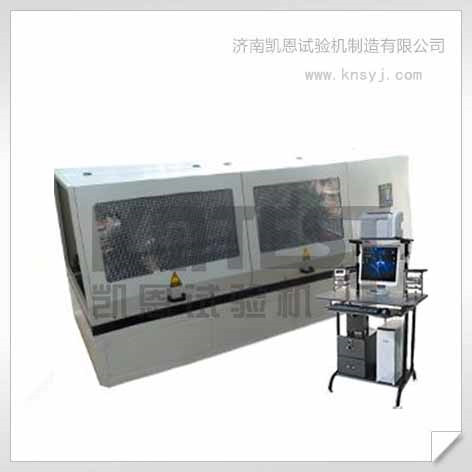

传动轴扭转疲劳试验机

详细信息

传动轴扭转疲劳试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成，传动轴扭转疲劳试验机适用于对传动轴以及各类构件如传动轴、半轴、曲轴、汽车轴、结合件等静态扭转力学的性能测试。该机采用卧式结构，计算机控制和屏幕显示，凯恩数字式数据采集控制系统，全数字交流伺服系统组成。采用行星减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

传动轴扭转疲劳试验机参数：
样式 卧式 试验机级别 0.5级/1级
最大扭转 10/10000N·m（可定制） 试验力分辨率 0.01N·m/0.1N·m
精确测量范围 1%FS-100%FS 试验力示值相对误差 ＜±0.5%
试验力示值重复性误差 ＜0.5% 扭矩分辨力 1/±300000
加扭矩方向 正反两方向 转角测量范围 0-365000°
角度分辨率 0.01° 转角示值相对误差 ＜±0.5%
转角示值重复性误差 ＜ 0.5% 扭转附具 通用法兰盘（可定制）
试验行程 1200mm（可定制） 扭转速度控制范围 0.1°/min～720°/min /1-60Hz（可定制）
试验机尺寸 约2100*425*1300 mm 外观 应符合GB/T2611要求
供电电源 220V，50Hz 重量 约700KG
